鈦材料鑄造（英文：cast of titanium material），是在真空或保護氣體條件下，將鈦材料進行熔煉、澆注成鑄件的過程。
鈦材料鑄造，是鈦材料制備工藝之一。
鈦材料鑄件，主要應用于航空航天工業(yè)。重要的使用零件有：發(fā)動機壓氣機匣，中間機匣，葉片，空心導向器，內(nèi)環(huán)，增壓
器葉輪，軸承殼體及支座，飛機用支架，傘倉，耳片，短梁，襟翼滑軌，剎車殼體；導彈用控制艙，尾翼，火箭后封頭，公

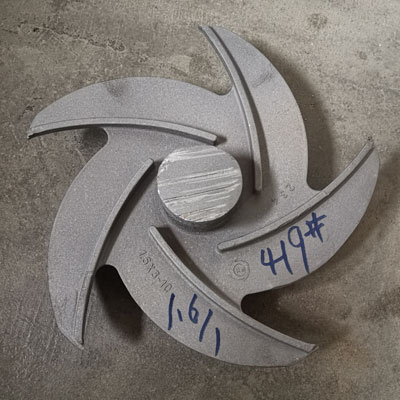

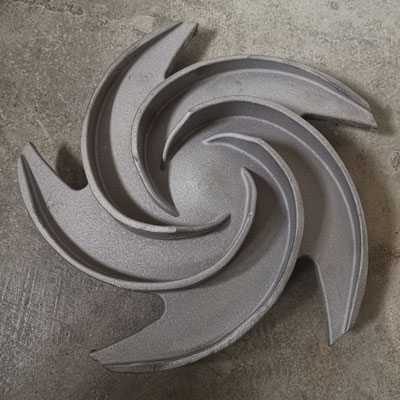

用底等；人造衛(wèi)星用支座，掃描器框架，鏡筒等。在民用工業(yè)上廣泛用于制造耐蝕泵體，閥門，葉輪；船舶用螺旋推進器；
精密機械的殼體，支架，筒體；醫(yī)療用人工關節(jié)，假肢元件；運動器械的高爾夫球頭，馬具，自行車零件等。
鈦合金鑄件的處理工藝
鈦鑄件中存在孔洞，嚴重影響鑄件的強度塑性和疲勞強度。另一方面，鈦鑄件的顯微組織祖大。因為鈦鑄件是以高溫下冷卻下來的，尤其是兩相α+β合金
澆注的鈦鑄件，晶粒極大，嚴重影響鈦鑄件的性能。為改善和提高鈦鑄件的性能確保鈦鑄件使用的可靠性，可采用下列各種處理工藝：
1、熱等靜壓處理
熱等靜壓處理就是在一定的高溫高壓下，使鑄件內(nèi)部的缺陷擴散焊合，使鈦鑄件中的粗大組織得到改善，提高鈦鑄件的塑性和疲勞強度。熱等靜壓前后
的ZT4鈦合金精鑄件的顯微組織。鈦合金精鑄件熱等靜壓處理前后的機械性能比較。由于這樣，近年來，國外已把熱等靜壓處理技術作為生產(chǎn)宇航用優(yōu)
質(zhì)鈦合金鑄件的必需工序。隨著熱等靜壓處理在鈦合金鑄件上的廣泛應用，必將進一步擴大鈦合金精鑄件在宇航中的應用范圍。
2、熱處理
通過熱處理改變合金內(nèi)部的顯微組織近年來已開始注意。雖然對于兩相鈦合金鑄件的顯微組織在α+β溫度范圍內(nèi)是十分穩(wěn)定的，但只要加熱的溫度接近，
或超過β轉變溫度時，就可通過β固溶處理，隨后采取中速或快速冷卻，或循環(huán)熱處理，從而得到低比例的α相，很細小的片狀α以及片狀α集群，甚至得
到編籃狀組織，從而大大改善鈦合金鑄件的高頻疲勞性能。
